Вы хотите, чтобы Ваш дом стал необыкновенно уютным? Установите у себя теплые полы Теплолюкс. И даже в самые сильные морозы, играющие на полу дети, будут веселы и здоровы.

УЮТ

КОМФОРТ

БЕЗОПАСНОСТЬ

Эти три слова отражают основные достоинства теплого пола Теплолюкс. Но это еще далеко не все...

Из всех видов отопления «Теплый пол» оказывает наиболее благоприятное воздействие на здоровье человека. Этот принцип обогрева помещений впервые использовался еще в пятом веке до нашей эры при строительстве римских бань. Но использование кабельных систем отопления и подогрева актуально не только для помещений.



Происхождение системы «теплый пол» и ее связь с традиционными системами отопления

Системы «теплый пол» известны почти столько же, сколько существует отопление вообще. Одно из первых упоминаний касается теплых полов в древнеримских термах (банях), где нагретый воздух проходил по специальным каналам в каменном полу. Имелись теплые полы аналогичной конструкции и в турецких банях, причем там они являлись обязательным атрибутом. Таким образом, человечество уже более двух тысяч лет (а по другим данным, пяти) ценит тот замечательный комфорт, который несут системы типа «теплый пол». Однако до начала ХХ века теплоносителем являлся исключительно нагретый воздух, который под действием естественной тяги проходил по каналам в полу, постепенно отдавая свое тепло гранитным плитам. В начале ХХ века с появлением насосов появились теплые полы с использованием нагретой воды. И, наконец, с середины столетия с появлением относительно дешевой и доступной электроэнергии начали распространяться системы с использованием нагревательных кабелей. Особо широко они стали распространяться в последние 10–15 лет.

Следует указать зоны наибольшего распространения «теплых полов». Сегодня это страны Северной Европы — Финляндия, Швеция, Норвегия, Дания, где значительная доля систем отопления зданий приходится на системы «Теплый пол». По различным источникам, эта доля составляет от 15 до 50%. Интересно, что весьма быстро распространяются эти системы в странах с достаточно теплым климатом — Испания, Франция, страны Латинской Америки, Ближнего и Среднего Востока. Это связано с тем, что отопительный период в этих широтах весьма короток, а наиболее низкие температуры часто не опускаются ниже +3 — +5°C. Поскольку капитальные затраты на устройство «теплых полов» весьма низки, и они не занимают много места, эти системы распространяются все шире и шире.

Подмечено, что действует правило: какова доля в энергетике страны электричества, производимого возобновляемыми источниками (атомные и гидроэлектростанции), такова и доля электрического отопления. Россия, естественно, является исключением из правила. Еще 15 лет назад системы «теплый пол» как бытовой товар были совершенно неизвестны. Сегодня квартира не может считаться не только элитной, а даже средней, если в ней нет «теплого пола» в ванной или кухне, а то и во всех помещениях.

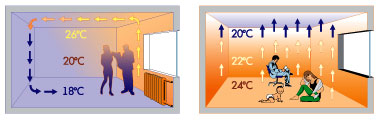

Почему так хорошо? или основы теплофизики «теплых полов»

В основе действия «теплых полов» заложено несколько физических и физиологических явлений. Во-первых, по закону Ньютона количество отданной теплоты с поверхности, перегретой на температуру Dt по отношению к окружающему воздуху, равно

Q = a x S x Dt

Для горизонтального пола коэффициент теплоотдачи составляет 11–13 Вт/кв.м °C, в то время как для потолка он равен 8–9, а для стен 10–11 Вт/кв.м °C. Кроме этого, площадь пола в помещении составляет от единиц до десятков квадратных метров, в то время как площадь теплоотдающей поверхности других отопительных приборов (радиаторов, конвекторов и т.д.) в лучшем случае составляет величину, близкую к квадратному метру. Благодаря этому «теплые полы» работают при весьма малом температурном перепаде Dt, составляющем от нескольких градусов в помещении с установившимся тепловым режимом до десяти–пятнадцати градусов в режиме форсированного нагрева. В качестве элемента конструкции нагревательного прибора под названием «теплый пол» используется часть конструкции пола, что весьма эффективно с точки зрения экономии материалов, а самое главное — места в интерьере. «Теплые полы» в этом смысле напоминают знаменитого Чеширского кота — его самого нет, есть только его улыбка.

Следующий физический принцип работы «теплых полов» заключается в том, что наиболее теплый воздух оказывается внизу, а наиболее холодный — вверху. Распределение температур воздуха по высоте, свойственное системам «теплый пол», показано на рис. справа.

Здесь вступает в действие физиология. Дело в том, что единственная часть тела, постоянно отдающая тепло путем теплопередачи — это поверхность ступней, поэтому касание ступнями нагретой до физиологически комфортной температуры 25–28°C (большие температуры нежелательны по целому ряду причин) сразу же вызывает физиологическое ощущение комфорта, а относительно прохладный воздух на уровне головы — ощущение свежести. Практически никакой из распространенных сегодня тепловых приборов не создает уровня комфорта, сравнимого с системами «теплых полов».

Выбором того или иного нагревательного кабеля можно достичь весьма высоких температур пола (до 40–50°C и даже 90–100°C), однако СНиП запрещает нагревать поверхность пола выше 26°C.

К одному из достоинств, тесно связанных с физическим устройством «теплых полов», является простота и дешевизна терморегулирования, или, проще говоря, поддержания одной и той же температуры в помещении. Гибкость регулирования позволяет легко приспособить режим работы «полов» к режиму жизни хозяев, а не наоборот. Достаточно сказать, что сегодня «полы» слушаются не только поворота ручки прибора, но и приказов, отданных по телефону и Интернету.

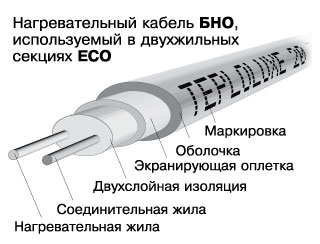

Как устроен кабель для «теплых полов»

Основой конструкции теплых полов, безусловно, является нагревательный кабель (НК). Внешне он напоминает радиочастотные кабели для передачи телевизионных сигналов, однако его назначение — не передавать электрические сигналы или мощность на расстояние, а преобразовывать протекающий по нему электрический ток в тепло. Обычно небольшая часть электроэнергии преобразовывается в тепло в любом кабеле или проводе, но она составляет весьма малую величину — 1–3%, причем принимается целый комплекс мер по ее снижению. Для нагревательных кабелей все наоборот — все 100% мощности должны быть преобразованы в тепло, причем выделение этой мощности на единице длины кабеля (удельное тепловыделение) — важнейший технический параметр нагревательных кабелей. В этом смысле нагревательный кабель — не кабель, а нагревательный элемент, выполненный по кабельной технологии.

У нагревательных кабелей для систем «теплый пол» различных производителей характерны удельные тепловыделения от 17 до 21 Вт/м, причем увеличение этого параметра нежелательно и вовсе не свидетельствует о каких-либо специальных достоинствах. Во-первых, при укладке кабеля в пол возможно образование воздушной полости вблизи поверхности, при этом возникает перегрев материала кабеля и увеличивается риск выхода его из строя. Во-вторых, при увеличении удельной мощности кабеля его длина, приходящаяся на определенную площадь, сокращается. При этом возможно такое увеличение расстояния между отдельными нитками, что станет заметной неравномерность нагрева. У всех производителей величина допустимого расстояния между соседними нитками может колебаться от 5–6 до 10–12 см. Уменьшение линейной мощности ниже указанных величин приводит к перерасходу кабеля и появлению риска недопустимого сближения соседних ниток кабеля.

Во время работы «теплого пола» кабель нагревается до 60–70°C, а материалы изоляции и оболочки выдерживают температуры выше 100°C. Это один из секретов высокой надежности «теплых полов».

В продажу практически никогда не поступает нагревательный кабель как таковой. Для быстрого и надежного производства работ потребитель получает так называемые нагревательные секции (НС) — отрезки кабеля фиксированной длины, соединенные специальными муфтами с так называемыми «холодными концами» — отрезками соединительных проводов, предназначенными для соединения нагревательного («горячего») кабеля с электрической сетью. Длина «холодных концов» также фиксирована и составляет у всех производителей от 0,75 до 2 м. Обычно этого вполне достаточно для выведения проводов в распаечную коробку на стене. Следует отметить, что именно нагревательная секция — основа «теплых полов», а муфта (или муфты), соединяющие холодные провода с постоянно нагревающимся и остывающим нагревательным кабелем — самый критичный элемент конструкции «теплого пола». От ее надежности зависит срок службы всей системы, поэтому производители обычно испытывают НС несколько раз и в весьма жестких условиях. Ведь, в отличие от обычных кабелей полная замена НК в системе «теплый пол», как правило, невозможна без полного разрушения приповерхностной части конструкции пола.

Нагревательные кабели, выпущенные ведущими производителями из современных материалов, имеют сроки службы 25–50 лет. Сроки службы нагревательных секций приближаются к этим цифрам, и составляют не менее 15–20 лет. Следует отметить, что в информационных материалах часто указываются сроки гарантий от 12 до 16 лет, что заметно меньше реального срока службы. Эти цифры заведомо поражают воображение потребителя, поскольку несравнимо больше сроков гарантий, привычных для техники, — 12–24 месяца. На самом деле величина этих цифр отражает лишь то, что современная технология производства оборудования для «теплых полов» позволяет произвести не просто надежный, а сверхнадежный продукт. Реально разница в сроке гарантий не имеет под собой сколько-нибудь значимого смысла для потребителя. Скорее важно наличие сети, реально обеспечивающих выполнение работ по проверке системы в случае возникновения каких-либо неполадок.

Сегодня наиболее распространены две конструкции резистивных нагревательных кабелей для «теплых полов» — одножильная экранированная и двухжильная экранированная. НС из одножильного кабеля содержит две муфты и два «холодных конца», в то время как НС из двухжильного кабеля на одном конце армируется концевой заглушкой, а на другом — муфтой и «холодным концом». Соответственно, различаются и схемы укладки. Как правило, схема укладки двухжильного кабеля проще, но сам кабель у всех производителей несколько дороже одножильного — ведь по всей длине греющей части вдоль нагревательной жилы уложена питающая жила, причем вся эта конструкция покрыта металлическим экраном (как правило, оплетка), и защитной оболочкой. Наличие защитного экрана обязательно по требованиям ПУЭ (Правила эксплуатации электроустановок), причем в своем сечении он должен быть эквивалентен 1,0 кв.мм медного проводника. Как правило, на поверхности кабеля присутствует маркировка, позволяющая безошибочно определить тип кабеля, напряжение питания, удельную мощность и дату выпуска.

Как устроен «теплый пол»

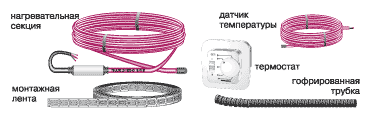

В состав системы «теплый пол» входят:

• нагревательная секция;

• аппаратура управления (термостат с датчиком температуры);

• аксессуары для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т.д.);

• теплоизоляция.

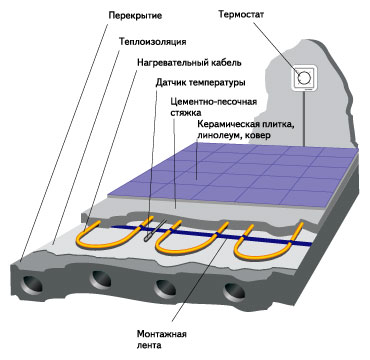

Типичная конструкция «теплого пола» представлена на рис.

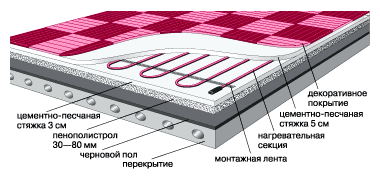

На выровненном и очищенном черновом полу укладываестя теплоизоляция, затем укрепляется монтажная лента, с помощью которой закрепляют нагревательную секцию. «Холодные концы» выводят на стену для соединения с термостатом. Определяют место установки термостата, и укладывают вблизи места установки термостата между двумя нитками нагревательного кабеля гофрированную трубку для установки датчика температуры. В этот момент не помешает составить небольшой эскиз укладки, на котором показать места укладки муфт и термодатчика. Если когда-либо система будет повреждена (например, при последующем ремонте помещения), этот эскиз сослужит хозяину хорошую службу. Секция проверяется на целостность обычным тестером. После этого выполняется заливка цементно-песчаной стяжки.

Толщина стяжки не может быть менее 3 см, прежде всего исходя из ее прочности и требований СНиП. Время полного затвердевания стяжки (опять же по требованию СНиП) не менее 28 суток. Лишь после этого может быть включена установленная система. Недопустимо ускорять затвердевание стяжки, включая «теплый пол». Перед включением (а еще лучше на 3–5 день после заливки) необходимо проверить целостность нагревательной секции тестером. В связи с тем, что внутри осталась некоторая влага, целесообразно при первом включении прогреть стяжку не менее суток. После этого система готова к эксплуатации.

При установке «теплых полов» в помещениях большой площади может возникнуть необходимость прохода нагревательной секции через деформационный шов. Схема прохода показана на рис.

Где:

1 — черновой пол (перекрытие)
2 — деформационный шов
3 — теплоизоляция
4 — нагревательная секция
5 — изогнутые стальные трубки, наполненные песком

Часто толщина стяжки может составлять 5–7 см, и при неравномерном затвердевании возможно появление трещин. Для исключения этого и придания стяжке большей прочности возможны несколько путей:

• укладка кабеля на металлических сетках, одновременно армирующих стяжку;

• применение стеклосеток для упрочнения поверхности стяжки;

• использование специальных смесей;

• использование «плавающей» стяжки.

Важно обратить внимание на выбор и устройство теплоизоляции. Использование теплоизоляции позволяет сэкономить до 30–40% эксплуатационных расходов, и безусловно необходимо в случае использования системы «теплый пол» как основной и единственной системы отопления. В этом случае наиболее целесообразно использовать пенополистирольные плиты из твердого ППС с твердостью не ниже 100 и толщиной 5–10 см (если позволяет структура пола). Поверх плит укладывается плотная бумага и устраивается «плавающая» стяжка. Использование такой теплоизоляции в теплоаккумулирующих системах также обязательно.

При устройстве «теплых полов» в существующих помещениях, как правило, невозможно уложить толстые слои теплоизоляции. В этом случае применяются фольгированные теплоизоляционные материалы толщинами 3,4,5,8 и 10 мм. Их использование позволяет добиться экономии 12–20% электроэнергии. Необходимо использовать только материалы, дублированные поверх фольги лавсаном. В противном случае фольгированный слой после заливки стяжки разрушается в течение 3–5 недель вследствие наличия щелочной среды. На рынке широко распространены как импортные (Isoflex), так и выпускаемые в России — Пенофол, фольгоизолон и другие.

В качестве теплоизоляции для «теплых полов» используются также листы пробки и фольги. По эффективности они соответствуют фольгированным материалам, но заметно дороже (до 8–10 у.е. за кв.м.).



Как выбрать «теплый пол»

При выборе системы необходимо дать ответ на несколько вопросов:

• основная ли это система отопления или комфортный подогрев

• каков характер и особенности помещения, где планируется установить «теплый пол»

• имеется ли в достаточном количестве электрическая мощность

• насколько «умный» термостат необходим

• какой вид теплоизоляции можно уложить в помещении, исходя из толщины существующего пола, его покрытия и порогов дверей

• какой вид нагревательного кабеля доступен по цене.

Рассмотрим прежде всего выбор мощности системы, поскольку остальные вопросы рассмотрены в соответствующих разделах.

Каждая из систем в ассортименте любых фирм-производителей предназначена для установки на определенную площадь, например, 2–4 кв.м. Эти мощности выбраны из условия, что удельная мощность системы должна соответствовать теплопотерям в окружающее пространство из данного помещения, а длина секции позволяет произвести раскладку на этой площади с допустимыми шагами (от 5 до 15 см). Методика точного расчета теплопотерь изложена в СНиП II-3-79, однако для простоты следует рассчитывать для условий средней полосы России и усредненных условий строительства, исходя из значений 120–140 Вт/кв.м. Следует также учесть, что нагревательная секция, как правило, укладывается на некотором (10–20 см) расстоянии от стен, а при комфортном отоплении — только на свободную от мебели площадь. Таким образом, при устройстве основного отопления в помещении 3 х 5 м нужно выбрать систему мощностью как минимум

140 x 3 х 5 х 1.2 = 2.5 кВт,

в то время как при устройстве комфортного подогрева будет достаточно установить систему на свободную от мебели площадь 9 кв.м.

120 х 9 х 1.2 = 1.3 кВт

При этом взят коэффициент запаса 1.2.

Очевидно, что от того или иного ответа на вопрос о назначении системы мощность изменилась почти вдвое. Приведенный расчет очень прост, но обычно надо учесть особенности помещения, к которым относятся:

• первые и последние этажи зданий

• помещения с большим остеклением — зимние сады, эркеры, балконы

• помещения с недостаточно теплоизолирующими ограждающими конструкциями (тонкие стены, балконы и т.д.).

• покрытие пола специальными материалами с большой толщиной или высокой теплоемкостью (толстые плиты мрамора или гранита и т.п.)

Во всех этих случаях необходимо увеличивать мощность системы, а также проводить теплотехнический расчет.

Особо следует остановиться на помещениях с деревянными полами или паркетом. В связи с низкой теплопроводностью дерева при стандартной удельной мощности «теплого пола» температура на поверхности такого пола будет заметно ниже желаемой. В то же время под деревянным покрытием в пространстве между лагами, вследствие плохой теплоотдачи температура на поверхности кабеля будет повышаться. Таким образом, мощность кабеля будет прежде всего расходоваться на нагрев дерева, что крайне нежелательно с точки зрения поддержания его влажности.

Некоторые фирмы предлагают для помещений с деревянными полами секции нагревательного кабеля с удельной мощностью 10 Вт/м. Безусловно, кабель не будет нагреваться слишком сильно, но и нагрев в таких системах практически незаметен. Об использовании «теплых полов» в качестве основной системы отопления в таких помещениях говорить не приходится. Во избежание недоразумений, а также с учетом повышенной пожароопасности мы не рекомендуем применять «теплые полы» в их классическом исполнении в помещениях с деревянными полами.



Сверхтонкие «теплые полы»

Назначение: при устройстве «теплых полов» во время ремонта или реконструкции зачастую нет возможности увеличить толщину пола даже на 3 см (минимальная толщина стяжки для укладки кабеля). В этом случае на помощь приходят сверхтонкие системы.

Сетка из пластиковых нитей, в которую вплетен тонкий нагревательный кабель. Толщина —- 3–5 мм. Предназначена для укладки непосредственно в несколько утолщенный слой клея для плитки. Поставляется в виде рулонов, готовых к употреблению. См. раздел Теплолюкс-мини.



Термостат — всему голова

Мы представляем всю линейку  термостатов для «теплых полов», а именно:

• комнатные с датчиком температуры пола (серия РТ007),

• с датчиком температуры воздуха (серия РТ007),

• программируемые (серия PRO),

• встраиваемые в шкафы (для монтажа на DIN-рейку) (РТ007L и РТ007S),

• с исполнениями для монтажа под сухую штукатурку (серии РТ007 и PRO)) и т.д..

Какой же из них выбрать?

Прежде всего, термостат должен выполнять свою функцию, а именно, обеспечивать поддержание в помещении заданной температуры либо закона ее изменения во времени. Кроме того, он обязан соответствовать по коммутируемой мощности установленной системе. Следует отметить, что по современным нормам предельно допустимая мощность бытовых термостатов для «теплых полов» составляет 3 кВт, и это немало, ведь примерно столько же потребляет стиральная машина.

Вначале остановимся на том, чего делать не стоит. Для «теплых полов» не стоит выбирать термостат с датчиком температуры воздуха, поскольку тогда его показания могут быть искажены случайным сквозняком, или конвективными потоками нагретого воздуха от других тепловых приборов. Не стоит выбирать и программируемый термостат, если речь идет о ванной или туалете, — ведь мощность установленной там системы, как правило, не велика (100–400 Вт), а понадобиться помещение может в любое время суток. Пожалуй, еще не стоит пользоваться так называемым «электромеханическим» термостатом, несмотря на его весьма низкую в сравнении с электронным стоимость. Внутри находится только биметаллический термочувствительный элемент, точность такого прибора невелика, а свести на нет эффект «теплого пола» при неправильном выборе места установки он может легко.

Наибольшим спросом пользуются комнатные электронные термостаты с датчиком пола (серия РТ007). Они весьма просты в использовании (что важно, если ими будут пользоваться люди пожилые), надежны и относительно недороги.

При устройстве больших систем или нескольких средних (суммарная установленная мощность 3 и более кВт) имеет смысл задуматься об установке программируемого термостата или таймера (серия PRO). Ведь в этом случае правильно подобранная программа, соответствующая режиму использования помещения (например, спальни в городской квартире или гостиной загородного дома), позволит окупить стоимость прибора за 2–4 месяца. При устройстве сложных систем основного отопления с зонированием использование программируемых приборов крайне желательно и с точки зрения экономии эксплуатационных затрат, и для удобства и эффективности управления температурой. Ведь не станет же разумный хозяин бегать по 20 помещениям большого загородного дома, чтобы уменьшить в них температуру на время отъезда.

Имеются и весьма экзотические (пока!) термостаты, позволяющие отдавать им команды по телефону. «Теплые полы» очень легко вписываются в состав «умного дома» (интеллектуального здания), при этом режимом обогрева можно управлять даже по Интернету.

Можно ли спать спокойно на «теплом» полу

При устройстве системы должен быть выполнен ряд требований, после чего установленная система становится совершенно безопасной как с точки зрения пожаробезопасности, так и предотвращения поражения человека электрическим током. Необходимо:

• использовать только экранированный нагревательный кабель, причем сечение экрана по меди должно быть эквивалентно 1.0 кв.мм;

• в квартире (доме) должно иметься заземление с сопротивлением растекания не более 4 Ом;

• на входном щитке (шкафу) должно быть установлено УЗО (устройство защитного отключения, рассчитанное на ток утечки не более 10 мА;

• разводка питания для «теплого пола» должна быть выполнена отдельно от осветительной сети;

• все работы по установке оборудования должен выполнять квалифицированный электрик.

Все эти требования являются стандартными требованиями ПУЭ для электрических установок зданий, и не содержат чего-либо, относящегося только к «теплым полам». Безусловно, применяемое оборудование должно быть сертифицировано.

Наша продукция проходит многократные (до 10 видов) испытаний в весьма жестких условиях, поэтому, как правило, возникшие неисправности связаны с неправильной установкой или механическим повреждением нагревательного кабеля или соединительных проводов в процессе эксплуатации.

Несколько лет назад в прессе обсуждался вопрос о том, насколько велики электрические и магнитные поля, возбуждаемые «теплыми полами» во время их работы. В системах с экранированным кабелем напряженность электрического поля составляет величины порядка единиц В/м и является абсолютно безопасной, т.е. она меньше предельно допустимой на 2 порядка. Напряженность магнитного поля составляет 2–3 мкТл для одножильных экранированных кабелей, и 0,2–0,5 мкТл для двухжильных кабелей, причем эти величины примерно одинаковы у всех ведущих фирм-производителей. Норма этого параметра составляет 100 мкТл, а естественный фон Земли в среднем соответствует примерно 50 мкТл. Таким образом, по обоим этим параметрам системы «теплый пол» являются абсолютно безопасными. Тем не менее, для помещений с постоянным или длительным пребыванием людей (детские, спальни и т.п.) рекомендуется использовать двухжильные нагревательные кабели.

При соблюдении всех указанных условий ответ на вопрос, вынесенный в заголовок раздела — безусловно, да.

Несколько слов о ремонте. Если по тем или иным причинам нагревательный кабель в полу был поврежден, не стоит отчаиваться. Мы имеем сервисную службу, наши специалисты с помощью специального оборудования локализуют место повреждения с точностью 10–15 см, вскроют покрытие пола, поставят специальную ремонтную муфту, и работоспособность системы будет полностью восстановлена с минимальными затратами.

СОВЕТЫ СПЕЦИАЛИСТА

1) Рекомендуется в помещениях с постоянным пребыванием людей использовать двужильные кабели с экраном. Вспомогательные помещения (коридоры, ванные комнаты, бассейны и т.д.) могут обогреваться одножильным экранированным кабелем.

2) Установленная удельная мощность не должна быть ниже 110 Вт/м2. Мощность нагревательной секции подбирается из расчета 110–120 Вт/м2 свободной площади (дополнительная система отопления), и 130–150 Вт/м2 (основная).

3) Рекомендуется устанавливать теплоизоляцию (твердый неплавкий теплоизоляционный материал).

4) Проектирование, монтаж и подключение «теплых полов» лучше доверить специалистам.

5) В зависимости от потребностей можно выбрать тот или иной тип термостата (с ручной регулировкой или программируемый; для скрытой и открытой проводок; с отдельным выключателем питания, для крепления в рамку, с возможностью подключения датчика температуры воздуха и т.п.)

6) «Теплые полы» устанавливаются, как правило, на «чистую» площадь помещения, не занятую мебелью без ножек или сантехникой.

7) В случае деревянных перекрытий кабель крепят на металлическую сетку, натянутую на некотором расстоянии от чистого пола между лагами. В этом случае используют кабель с меньшей теплоотдачей (не более 10 Вт/м) и укладывают не слишком плотно (не более 80 Вт/кв.м).

8) Для защиты от скачков напряжения рекомендуется устанавливать стабилизатор.

9) Во влажных помещениях необходимо «заклыдывать» большую удельную мощность (не ниже 120 Вт/м2). В этом случае перед укладкой нагревательных секций из кабеля рекомендуется установить дополнительный заземляющий контур. Термостат в этом случае устанавливает в помещении с нормальным уровнем влажности.

10) В случае основного обогрева теплоизоляционный материал должен быть толще, жестче. Если теплоизоляционный материал фольгированный, можно укладку кабеля производить непосредственно на теплоизоляцию.

11) Датчик температуры рекомендуется располагать в месте наименьшего значения температуры. Для удобства монтажа датчика температуры рекомендуется устанавливать в стене дополнительную распаечную коробку (на высоте 200–300 мм от уровня пола).

12) Для подачи питания на терморегулятор рекомендуется использовать многожильные провода (для удобства монтажа).

13) В помещениях с повышенной влажностью (при наличии гидроизоляции), существует несколько способов крепления монтажной ленты:

а) с помощью двустороннего скотча;

б) жидких гвоздей;

в) раствора.

14) Для больших помещений (залов магазинов, офисов, загородных коттеджей) рекомендуется устанавливать шкафы управления с использованием одного термостата (вместо, например, шести), с защитными электрическими устройствами. При этом, помимо удобства управления «теплыми полами», существенно экономятся денежные средства.

ТЕПЛЫЕ ПОЛЫ «ТЕПЛОЛЮКС»

Электрическая система «теплый пол»

НАЗНАЧЕНИЕ: основной или дополнительный обогрев жилья, сантехнических и офисных помещений.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ТЕПЛООТДАЧА СИСТЕМЫ: 50–150 Вт/кв.м

ТЕПЛООТДАЧА КАБЕЛЯ: 0,19–3,3 кВт.

КОМПЛЕКТ ПОСТАВКИ: нагревательная секция (кабель), регулятор, термодатчик, монтажная лента, гофрированная трубка.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

«Теплые полы» применяют как вспомогательные обогреватели в сочетании с радиаторами или конвекторами (например, когда надо слегка подогреть кафельный пол в ванной). Однако в иных обстоятельствах «Теплолюкс» полностью заменяет собой традиционные системы центрального отопления. Скажем, в коттедже, удаленном от газовой магистрали, будет, видимо, проще и дешевле обеспечить отопление с помощью электричества. Ведь протянуть 1 погонный метр подземной отводки обойдется в 300–600$, при этом электрические «теплые полы», безусловно, проще в установке и обслуживании, нежели собственная система водяного отопления с дизельным котлом и прочими «удовольствиями».

Для российских условий установленная мощность «теплого пола» составляет обычно 120–140 Ватт на квадратный метр. Однако система практически в самое холодное время года потребляет лишь до 70–75% от этой величины.

МАТЕРИАЛЫ И ОБОРУДОВАНИЕ: помимо нагревательного кабеля система «Теплолюкс» включает регулятор (серия РТ007), связанный с датчиком, который контролирует температуру пола в диапазоне от +10 до +35°C ±1 градус. Столь точное соблюдение теплового режима позволяет не только долгое время поддерживать в помещении постоянную температуру, но и существенно экономить электроэнергию.

Вместо простого регулятора, поддерживающего постоянную температуру можно установить программируемый — «Теплолюкс ПРО», который может включать и выключать обогрев по заданной программе (например, прогревать офис к началу рабочего дня и выключать обогрев, после того как сотрудники уходят домой).

В системах также настоятельно рекомендуется устанавливать УЗО — устройства защитного отключения, контролирующие сохранность изоляции кабеля.

ОСОБЕННОСТИ МОНТАЖА: «теплые полы» устанавливаются, как правило, на «чистую» площадь помещения, не занятую мебелью или сантехникой. Это связано прежде всего с экономией электроэнергии.

Технология устройства достаточно проста. На бетонный пол укладывают слой твердого неплавкого теплоизолятора, например «Пенофол» или «Изофлекс», поверх него выполняют тонкую бетонную стяжку, на которую зигзагом с постоянным шагом выкладываются кабель.

Для крепления кабеля используют монтажную ленту (входит в комплект поставки). Неподалеку от регулятора в специальной пластиковой трубке укладывают термодатчик. Затем все заливают цементно-песчаным раствором, а когда он схватится, застилают любым декоративным напольным покрытием (линолеум, плитка, ковер). Заранее выведенные концы кабелей подключают к регулятору. Все. «Теплый пол» готов.

Если перекрытия не бетонные, а деревянные — тоже не проблема. Кабель крепят на металлическую сетку, натянутую на некотором расстоянии от чистого пола между лагами. Далее все также: подключают к регулятору и пользуются. Конечно, в этом случае используют кабель с меньшей теплоотдачей (не более 10 Вт/м) и укладывают не слишком плотно (не более 80 Вт/кв.м.).

Надежность «теплых полов» на 99% определяется качеством монтажных работ — электрика есть электрика. Если устройство системы поручить специалистам, полы подорожают примерно на 20%, но зато спать можно будет спокойно.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА: гарантийный срок на теплые полы «Теплолюкс» — 16 лет (реальный срок службы — в несколько раз больше).

Параметры нагревательных секций ECO
(кабель БНО)

Марка

Цвет кабеля

Мощность, кВт

Длина секции, м

Рабочий ток, А

Сопротив., Ом

ECO 5-110

коричневый

 0,11 5 0,45 390-450

ECO 13-190

серый

 0,19 13 0,9 240-260

ECO 18-270

желтый

 0,27 18 1,2 168-188

ECO 21-340

красный

 0,34 21 1,6 131-146

ECO 23-420

синий

 0,42 23 1,9 108-119

ECO 26-520

зеленый

 0,52 26 2,4 89-97

ECO 32-630

серый

 0,63 32 2,9 72-80

ECO 42-800

коричневый

 0,80 42 3,6 51-62

ECO 48-900

зеленый

 0,90 48 4,1 44-45

ECO 63-1200

красный

 1,2 63 5,5 33-41

ECO 75-1400

синий

 1,4 75 6,4 27,5-33,5

ECO 100-2000

коричневый

 2,0 100 9,1 23,2-26,3

ECO 115-2500

желтый

 2,5 115 11,4 19,0-21,0



Параметры нагревательных секций ТЛЭ
(кабель НО)

Марка

Цвет кабеля

Мощность, кВт

Длина секции, м

Рабочий ток, А

Сопротив., Ом

ТЛЭ-14

зеленый

0,14 10 0,6 325-365

ТЛЭ-19

серый

 0,19 13 0,9 240-260

ТЛЭ-27

зеленый

0,27 18 1,2 168-188

ТЛЭ-33

желтый

 0,33 21 1,5 143-157

ТЛЭ-42

красный

 0,42 23 1,9 108-119

ТЛЭ-59

голубой

 0,59 30 2,7 80-90

ТЛЭ-70

красный

 0,70 38 3,2 62-71

ТЛЭ-80

коричневый

 0,80 42 3,6 51-62

ТЛЭ-90

зеленый

 0,90 48 4,1 44-55

ТЛЭ-105

серый

 1,05 50 4,8 43-50

ТЛЭ-120

розовый

 1,2 63 5,5 33-41

ТЛЭ-140

синий

 1,4 75 6,4 27,5-33,5

ТЛЭ-180

св.-желтый

 1,8 90 8,2 23-27,5

ТЛЭ-210

коричневый

 2,1 105 9,6 22-23,5

ТЛЭ-250

зеленый

2,5 125 11,4 18,2-20,2

ТЛЭ-340

красный

3,4 170 11,4 12,4-15,0



Рекомендации по выбору нагревательных секций Теплолюкс

Обогреваемая площадь, кв.м

Основное отопление

Комфортное отопление

двухжильные

одножильные

двухжильные

одножильные

0,8

ECO 5-110



ECO 5-110



1

ECO 5-110

ТЛЭ-14

ECO 5-110

ТЛЭ-14

1,5

ECO 13-190

ТЛЭ-19

ECO 13-190

ТЛЭ-19

2

ECO 18-270

ТЛЭ-27

ECO 18-270

ТЛЭ-27

2,5

ECO 21-340

ТЛЭ-33

ECO 18-270

ТЛЭ-27

3

ECO 23-420

ТЛЭ-42

ECO 21-340

ТЛЭ-33

3,5

ECO 26-520

ТЛЭ-59

ECO 23-420

ТЛЭ-42

4

ECO 26-520

ТЛЭ-59

ECO 23-420

ТЛЭ-42

4,5

ECO 32-630

ТЛЭ-70

ECO 26-520

ТЛЭ-59

5

ECO 42-800

ТЛЭ-70

ECO 26-520

ТЛЭ-59

5,5

ECO 42-800

ТЛЭ-80

ECO 32-630

ТЛЭ-70

6

ECO 42-800

ТЛЭ-90

ECO 32-630

ТЛЭ-70

7

ECO 48-900

ТЛЭ-105

ECO 42-800

ТЛЭ-80

8

ECO 63-1200

ТЛЭ-105

ECO 48-900

ТЛЭ-90

9

ECO 63-1200

ТЛЭ-120

ECO 48-900

ТЛЭ-105

10

ECO 75-1400

ТЛЭ-140

ECO 63-1200

ТЛЭ-120

11

ECO 75-1400

ТЛЭ-140

ECO 63-1200

ТЛЭ-120

12

ECO 100-2000

ТЛЭ-180

ECO 75-1400

ТЛЭ-140

13

ECO 100-2000

ТЛЭ-180

ECO 75-1400

ТЛЭ-140

14

ECO 100-2000

ТЛЭ-180

ECO 75-1400

ТЛЭ-180

15

ECO 100-2000

ТЛЭ-210

ECO 100-2000

ТЛЭ-180

16

ECO 100-2000

ТЛЭ-210

ECO 100-2000

ТЛЭ-210

17

ECO 115-2500

ТЛЭ-250

ECO 100-2000

ТЛЭ-210

18

ECO 115-2500

ТЛЭ-250

ECO 100-2000

ТЛЭ-210

19

ECO 115-2500

ТЛЭ-250

ECO 100-2000

ТЛЭ-250

20

ECO 115-2500

ТЛЭ-250

ECO 100-2000

ТЛЭ-250



МОНТАЖ
 НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ
ТЕПЛЫХ ПОЛОВ «ТЕПЛОЛЮКС»

Система отопления «ТЕПЛОЛЮКС» используется,
как основная система в отдельно стоящих зданиях,
когда нет возможности подключиться к системе
центрального отопления, или как дополнительное
отопление (совместно с другими) для получения
теплового комфорта в помещениях  холодным полом
(мрамор, кафель т.д.).

Освободите помещение, неровную поверхность пола
выровняйте цементно-песочной стяжкой.
Наметьте местоположение постоянной мебели
(под ней обогрев не требуется). Подготовьте место
для установки регулятора температуры, каналы
для подвода электропитания и выводов
нагревательных секций.

Уложите на площадь пола, подлежащую обогреву,
теплоизоляцию («ПЕНОФОЛ», «ИЗОФЛЕКС»,
пробковые плиты и т. п.) Закрепите ее скотчем.

Прикрепите к поверхности монтажную ленту, входящую
в комплект «ТЕПЛОЛЮКС», необходимую для крепления
нагревательных секций с постоянным шагом укладки.

Разложите на полу нагревательные секции змейкой,
закрепляя кабель лепестками монтажной ленты.
Между витками секции поместите датчик температуры.
Выводы секции и датчика подведите к месту расположения
регулятора. Выполните необходимые соединения
по инструкции и закрепите регулятор на стене.

Поверх уложенных секций и датчика уложите слой
цементно-песочной стяжки толщиной 3–5 см.

Уложите декоративное покрытие пола
(кафельную плитку, паркет, ламинат, ковролин и т. д.).

После высыхания цементно-песочной стяжки
(согласно СНИП — 24 дня) система готова
к постоянной эксплуатации. Включите ее,
повернув ручку регулятора температуры
по часовой стрелке. При этом загорится
светодиодный индикатор.



ТЕПЛЫЕ ПОЛЫ «ТЕПЛОЛЮКС-МИНИ»

• Незаменим для помещений с невысокими потолками

Маты нагревательные разработаны и выпускаются специально для комфортного подогрева пола в помещениях, где необходимо сохранить небольшую толщину стяжки пола. Толщина нагревательного кабеля всего 3 мм.

• Гарантия 16 лет

Маты нагревательные изготовлены и испытаны по технологии, обеспечивающей повышенную надежность, в полном соответствии с требованиями Международной Электротехнической Комиссии.

• Экономичная система

Современный термостат с датчиком температуры пола обеспечивает поддержание заданной Вами температуры пола, экономно потребляя электроэнергию.

• Сверхтонкий теплый пол прост в монтаже

Маты нагревательные представляют собой готовую конструкцию, что значительно упрощает монтаж, так как исключает процедуру равномерной укладки и крепления нагревательного кабеля.

Нагревательные маты можно легко разрезать на отдельные фрагменты (не нарушая целостности нагревательного кабеля), что позволяет разложить его на обогреваемой площади любой формы.

• Полная комплектация

В комплект «Сверхтонкий теплый пол ТЕПЛОЛЮКС MiNi» входят:

маты нагревательные;

современный термостат;

гофрированная трубка для датчика температуры;

подробная инструкция по установке системы.

• Идеальное решение для экономных хозяев

«Сверхтонкий теплый пол ТЕПЛОЛЮКС MiNi» — идеальное решение для подогрева пола в помещениях:

с небольшими подогреваемыми площадями от 0,5 до 6 кв. м;

где песочно-цементная стяжка уже сделана, или нет возможности ее сделать;

где важно быстро и качественно выполнить монтаж.

Сверхтонкий теплый пол ТЕПЛОЛЮКС MiNi — это система нагревательного мата и термостата. Нагревательный мат представляет собой тонкий (диаметром 3 мм) нагревательный кабель, закрепленный на несущей стеклосетке шириной 50 см с постоянным шагом 5 см. На концах кабель через плоские муфты соединяется с монтажными «холодными концами» длиной 4 м, необходимыми для подключения мата к термостату. В стандартный комплект входит термостат РТ007G с ручной регулировкой режима нагрева пола. По заказу может быть поставлен программируемый термостат Теплолюкс PRO, позволяющий задать суточную и недельную программу поддержания температуры пола.

Монтаж сверхтонкого теплого пола
(показан вариант, когда сверхтонкий теплый пол укладывается на старую плитку)

Документация по нагревательным кабелям

Руководство по установке и обслуживанию систем защиты трубопроводов от промерзания
В фрмате HTML

Руководство по установке и обслуживанию кабельных систем обогрева крыш и водостоков
В формате HTML
